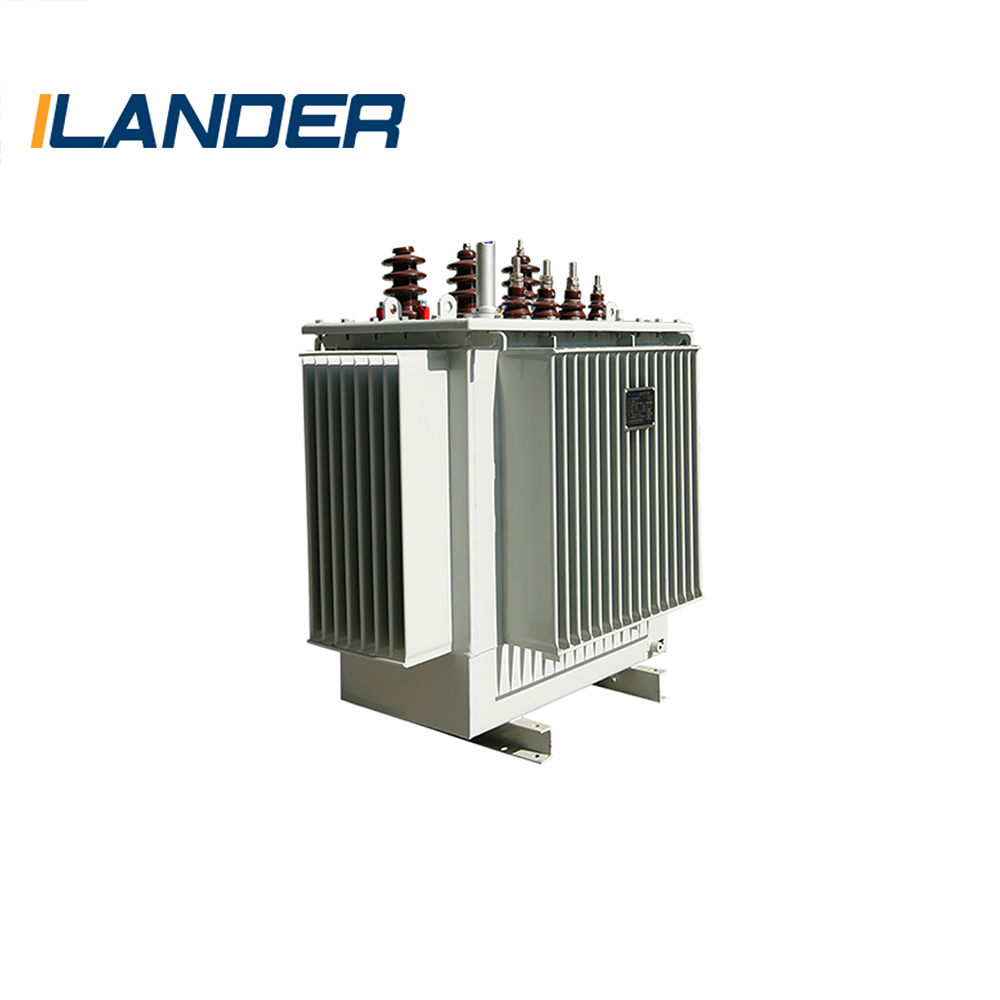

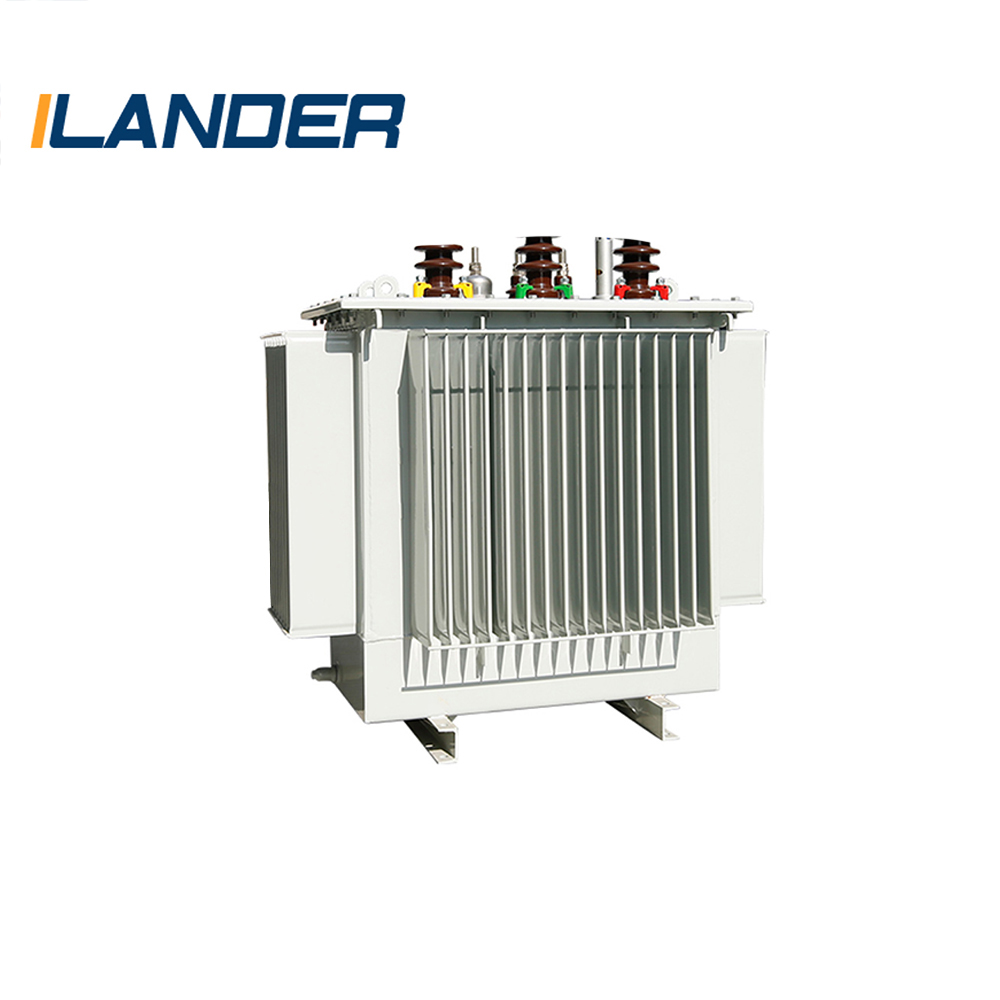

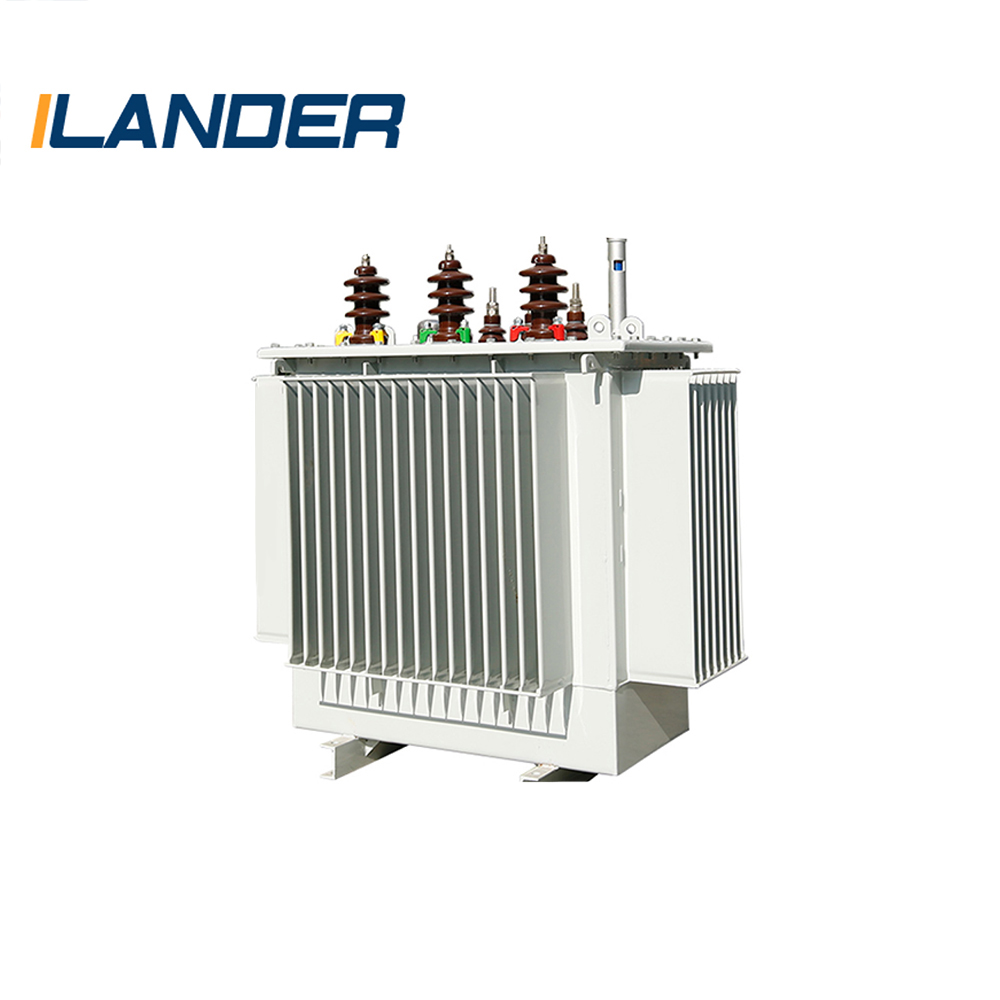

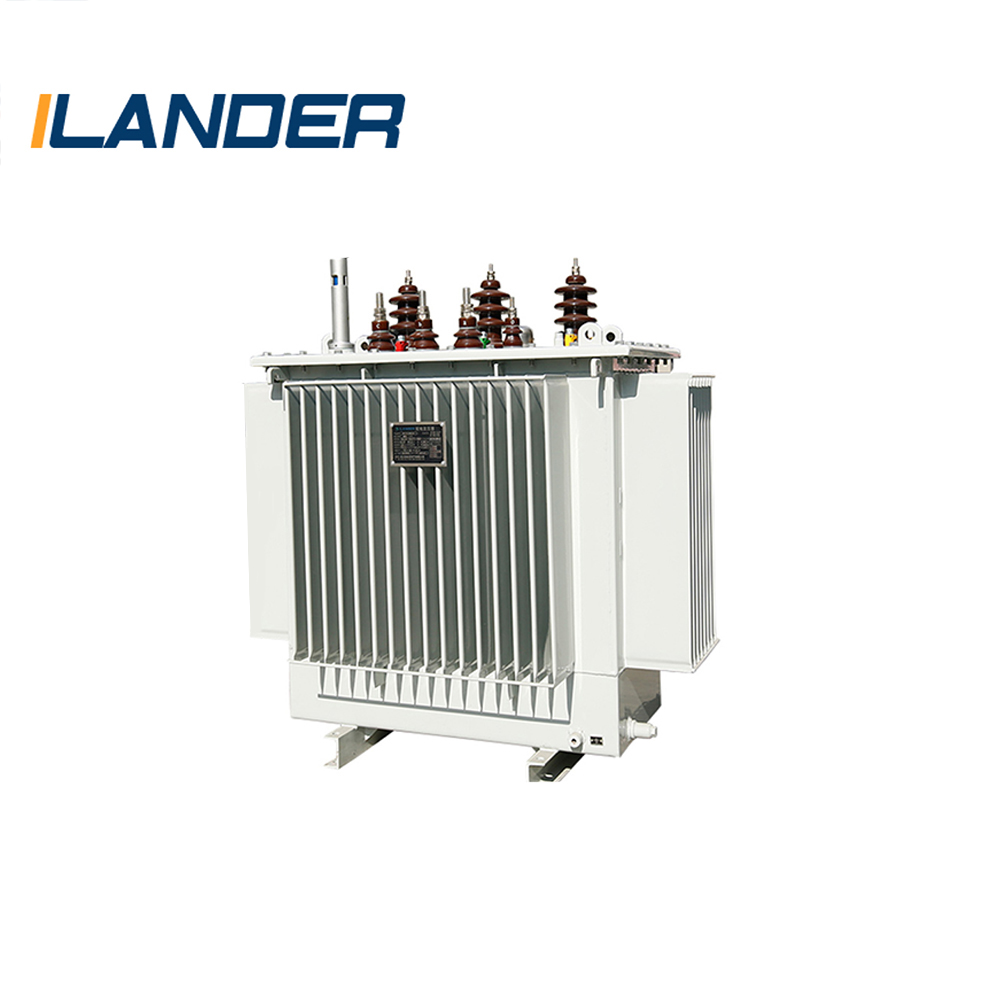

หม้อแปลงไฟฟ้าแรงสูง
การจำแนกประเภท: หม้อแปลงไฟฟ้า
ประเภท: หม้อแปลงไฟฟ้าแบบแช่น้ำมัน
ขดลวด: ขดลวดแรงดันสูงและต่ำ, ขดลวดแรงดันต่ำ, โครงสร้างขดลวดฟอยล์
ความถี่: 50Hz/60Hz
ชั้นฉนวน: ชั้น
คุณสมบัติและข้อดี:
การดูดซับแรงกระแทกและประสิทธิภาพแรงกระแทกสูง
รอยเท้าขนาดเล็กและรูปลักษณ์ที่สวยงาม
ป้องกันการเสื่อมสภาพของน้ำมันและฉนวนตัวถังไม่ให้อับชื้น
ความน่าเชื่อถือสูงและไม่ต้องบำรุงรักษาสำหรับการใช้งานปกติ
พื้นที่ใช้งาน:
กิจการอุตสาหกรรมและเหมืองแร่ การเกษตร การอนุรักษ์น้ำ ชุมชนที่อยู่อาศัย ฯลฯ
| ข้อมูลทางเทคนิคของหม้อแปลง 10kV Class S11-M-30~2500/10 |
| แบบอย่าง | ปอ | PK75 ℃ | สหราชอาณาจักร | ไอโอ | หจก | น้ำหนักรวม | น้ำหนักน้ำมัน | ขนาด (มม.) |
| ว | ว | % | % | เดซิเบล | กิโลกรัม | กิโลกรัม | ความยาว | ความกว้าง | ความสูง | มาตรวัด (แนวนอน x แนวตั้ง) |
| ส11-ม-30/10 | 100 | 630 | 4 4.5 5 | 1.5 | 50 | 253 | 60 | 695 | 500 | 860 | 300x400 |
| S11-M-50/10 | 130 | 910 | 1.3 | 50 | 307 | 67 | 725 | 630 | 865 | 300x400 |
| ส11-ม-63/10 | 150 | 1090 | 1.2 | 50 | 360 | 78 | 730 | 640 | 890 | 300x400 |
| S11-M-80/10 | 180 | 1310 | 1.2 | 52 | 427 | 85 | 755 | 069 | 920 | 400x400 |
| S11-M-100/10 | 200 | 1580 | 1.1 | 52 | 513 | 95 | 765 | 710 | 930 | 400x400 |
| S11-M-125/10 | 240 | 1890 | 1.1 | 54 | 593 | 110 | 795 | 740 | 945 | 400x400 |
| S11-M-160/10 | 280 | 2310 | 1 | 54 | 680 | 125 | 835 | 790 | 980 | 400*400 |
| S11-M-200/10 | 340 | 2730 | 1 | 56 | 787 | 140 | 1130 | 770 | 1010 | 400x550 |
| S11-M-250/10 | 400 | 3200 | 0.9 | 56 | 933 | 155 | 1200 | 830 | 1050 | 400x550 |
| S11-M-315/10 | 480 | 3830 | 0.9 | 58 | 1067 | 180 | 1300 | 900 | 1070 | 550x550 |
| S11-M-400/10 | 570 | 4520 | 0.8 | 58 | 1293 | 206 | 1325 | 915 | 1095 | 550x550 |
| S11-M-500/10 | 680 | 5410 | 0.8 | 60 | 1507 | 235 | 1450 | 1020 | 1140 | 550x550 |
| S11-M-630/10 | 810 | 6200 | 0.6 | 60 | 1733 | 270 | 1540 | 1100 | 1150 | 550x660 |
| S11-M-800/10 | 980 | 7500 | 0.6 | 62 | 2093 | 310 | 1580 | 1120 | 1190 | 550x660 |
| S11-M-1000/10 | 1150 | 10300 | 0.6 | 62 | 2387 | 354 | 1610 | 1150 | 1250 | 099x099 |
| S11-M-1250/10 | 1360 | 12000 | 0.5 | 65 | 2840 | 420 | 1660 | 1190 | 1300 | 660x660 |
| S11-M-1600/10 | 1640 | 14500 | 0.5 | 65 | 3387 | 510 | 1710 | 1210 | 1430 | 660x820 |
| S11-M-2000/10 | 1940 | 18300 | 0.4
| 65 | 4160 | 600 | 1810 | 1300 | 1450 | 660x820 |
| S11-M-2500/10 | 2290 | 21200 | 0.4 | 67 | 4840 | 684 | 1930 | 1400 | 1530 | 660x820 |
| ขนาดโครงร่างและน้ำหนักที่แสดงในตารางด้านบนใช้สำหรับการอ้างอิงในการเลือกการออกแบบเท่านั้น และขนาดขั้นสุดท้ายจะขึ้นอยู่กับไดอะแกรมโครงร่าง |
| ข้อมูลทางเทคนิคของหม้อแปลง 10kV Class S12-M-30~2500/10 |
| แบบอย่าง | ปอ | PK75 ℃ | สหราชอาณาจักร | ไอโอ | หจก | น้ำหนักรวม | น้ำหนักน้ำมัน | ขนาด (มม.) |
| ว | ว | % | % | เดซิเบล | กิโลกรัม | กิโลกรัม | ความยาว | ความกว้าง | ความสูง | มาตรวัด (แนวนอน x แนวตั้ง) |
| S12-M-30/10 | 90 | 630 | 4 4.5 5 | 1.5 | 50 | 263 | 62 | 695 | 500 | 850 | 300x400 |
| S12-M-50/10 | 120 | 910 | 1.3 | 50 | 318 | 69 | 725 | 630 | 865 | 300x400 |
| ส12-ม-63/10 | 130 | 1090 | 1.2 | 50 | 372 | 81 | 730 | 640 | 068 | 300*400 |
| S12-M-80/10 | 150 | 1310 | 1.2 | 52 | 441 | 87 | 755 | 069 | 920 | 400x400 |
| S12-M-100/10 | 170 | 1580 | 1.1 | 52 | 525 | 98 | 765 | 710 | 930 | 400x400 |
| S12-M-125/10 | 200 | 1890 | 1.1 | 54 | 605 | 113 | 795 | 740 | 945 | 400x400 |
| S12-M-160/10 | 240 | 2310 | 1 | 54 | 700 | 130 | 835 | 790 | 980 | 400*400 |
| S12-M-200/10 | 280 | 2730 | 1 | 56 | 802 | 145 | 1130 | 770 | 1010 | 400x550 |
| S12-M-250/10 | 340 | 3200 | 0.9 | 56 | 955 | 158 | 1200 | 830 | 1050 | 400x550 |
| S12-M-315/10 | 410 | 3830 | 0.9 | 58 | 1090 | 186 | 1300 | 900 | 1070 | 550x550 |
| S12-M-400/10 | 490 | 4520 | 0.8 | 58 | 1322 | 211 | 1325 | 915 | 1095 | 550x550 |
| S12-M-500/10 | 580 | 5410 | 0.8 | 60 | 1535 | 241 | 1450 | 1020 | 1140 | 550x550 |
| S12-M-630/10 | 069 | 6200 | 0.6 | 60 | 1760 | 274 | 1540 | 1100 | 1150 | 550x660 |
| S12-M-800/10 | 840 | 7500 | 0.6 | 62 | 2126 | 316 | 1580 | 1120 | 1190 | 550x660 |
| S12-M-1000/10 | 990 | 10300 | 0.6 | 62 | 2415 | 360 | 1610 | 1150 | 1250 | 099x099 |
| S12-M-1250/10 | 1170 | 12000 | 0.5 | 65 | 2885 | 430 | 1660 | 1190 | 1300 | 099x099 |
| S12-M-1600/10 | 1410 | 14500 | 0.5 | 65 | 3441 | 525 | 1710 | 1210 | 1430 | 660x820 |
| S12-M-2000/10 | 1750 | 18300 | 0.4 | 65 | 4220 | 615 | 1810 | 1300 | 1450 | 660x820 |
| S12-M-2500/10 | 2060 | 21200 | 0.4 | 67 | 4910 | 703 | 1930 | 1400 | 1530 | 660x820 |
| มีจำนวนจำกัดสำหรับการอ้างอิงการเลือกแบบบนบก มิติสุดท้ายจะขึ้นอยู่กับไดอะแกรมเค้าร่าง |
| ข้อมูลทางเทคนิคของหม้อแปลง 10kV Class S13-M-30~2500/10 |
| แบบอย่าง | ปอ | PK75 ℃ | สหราชอาณาจักร | ไอโอ | หจก | น้ำหนักรวม | น้ำหนักน้ำมัน | ขนาด (มม.) |
| ว | ว | % | % | เดซิเบล | กิโลกรัม | กิโลกรัม | ความยาว
| ความกว้าง
| ความสูง | มาตรวัด (แนวนอนx แนวตั้ง) |
| S13-M-30/10 | 80 | 630 | 4 4.5 5 | 1.5 | 50 | 291 | 64 | 705 | 505 | 865 | 300x400 |
| 100 | 910 | 1.3 | 50 | 342 | 71 | 735 | 635 | 870 | 300x400 |
| S13-M-50/10 |
| ส13-ม-63/10 | 110 | 1090 | 1.2 | 50 | 424 | 86 | 740 | 640 | 910 | 300 |
| S13-M-80/10 | 130 | 1310 | 1.2 | 52 | 481 | 93 | 760 | 695 | 950 | 400x400 |
| S13-M-100/10 | 150 | 1580 | 1.1 | 52 | 563 | 105 | 775 | 715 | 960 | 400x400 |
| S13-M-125/10 | 170 | 1890 | 1.1 | 54 | 642 | 120 | 810 | 750 | 970 | 400x400 |
| S13-M-160/10 | 200 | 2310 | 1 | 54 | 736 | 142 | 840 | 800 | 1000 | 400*400 |
| S13-M-200/10 | 240 | 2730 | 1 | 56 | 849 | 153 | 1150 | 780 | 1030 | 400x550 |
| S13-M-250/10 | 290 | 3200 | 0.9 | 56 | 976 | 170 | 1210 | 820 | 1080 | 400x550 |
| S13-M-315/10 | 340 | 3830 | 0.9 | 58 | 1130 | 198 | 1320 | 890 | 1110 | 550x550 |
| S13-M-400/10 | 410 | 4520 | 0.8 | 58 | 1383 | 224 | 1340 | 920 | 1125 | 550x550 |
| S13-M-500/10 | 480 | 5410 | 0.8 | 60 | 1610 | 257 | 1480 | 1030 | 1190 | 550x550 |
| S13-M-630/10 | 570 | 6200 | 0.6 | 60 | 1870 | 286 | 1560 | 1110 | 1200 | 550x660 |
| S13-M-800/10 | 700 | 7500 | 0.6 | 62 | 2165 | 329 | 1590 | 1120 | 1230 | 550x660 |
| S13-M-1000/10 | 830 | 10300 | 0.6 | 62 | 2486 | 380 | 1630 | 1150 | 1280 | 660x660 |
| S13-M-1250/10 | 970 | 12000 | 0.5 | 65 | 2932 | 442 | 1700 | 1200 | 1330 | 099x099 |
| S13-M-1600/10 | 1170 | 14500 | 0.5 | 65 | 3510 | 540 | 1750 | 1230 | 1470 | 660x820 |
| S13-M-2000/10 | 1550 | 18300 | 0.4 | 65 | 4316 | 635 | 1850 | 1310 | 1540 | 660x820 |
| S13-M-2500/10 | 1830 | 21200 | 0.4 | 67 | 5053 | 753 | 1970 | 1420 | 1610 | 660x820 |
| ขนาดโครงร่างและน้ำหนักที่แสดงในตารางด้านบนใช้สำหรับอ้างอิงในการเลือกการออกแบบเท่านั้น และขนาดขั้นสุดท้ายจะอิงตามไดอะแกรมโครงร่าง |
